IC卡單相預付費電表

1、用途及適用范圍

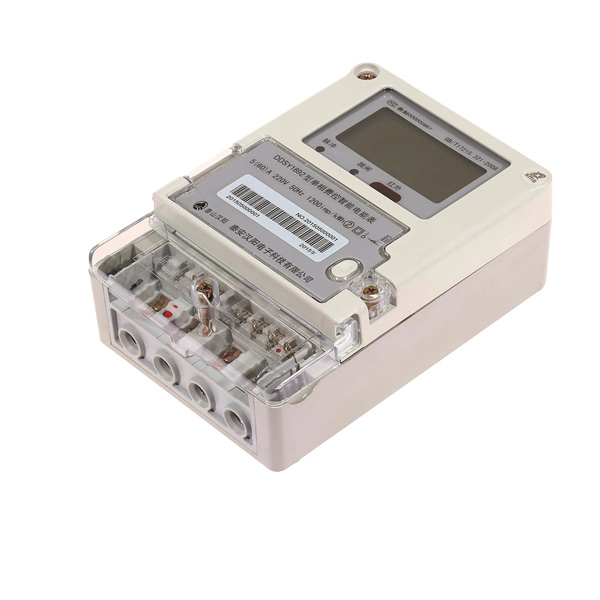

DDSY1892型單相電子式預付費電能表是采用先進的固態、集成技術和SMT工藝制造的國內新成品。其特點是防竊電、高精度、高可靠性、高過載、自身功耗低，是當前改革用電體制、實現電能商品化、解決收費難及調節電網負荷狀態的理想產品。供電部門可使用本公司提供的售電管理系統軟件，將用戶的預購電量、用戶信息資料通過計算機設置在電卡內，經電卡傳遞給電能表，且可按需要儲存用戶的表號、表常數、用戶地址及姓名等信息，以便進行系統管理。

本產品符合GB/T18460.3-2001《IC卡預付費購電系統第3部分：預付費電能表》、GB/T17215.321-2008《交流電測量設備特殊要求第21部分：靜止式有功電能表（1級和2級）》的全部技術要求，出廠檢定符合JJG 596-2012《電子式電能表檢定規程》的全部要求。

2、功能及特點

●自動計量用戶消耗電量，并提醒用戶及時購電。

●常顯報警：可以設置常顯報警值，當用戶表內剩余電量低于常顯報警值時，電表報警燈點亮，液晶屏顯示表內剩余電量。

●斷電報警：可以設置斷電報警值，當用戶表內剩余電量為斷電報警值時，電表自動斷電，報警燈點亮，并且液晶屏顯示“拉閘”（以提醒用戶及時購電），需要重新插一次用戶電卡才能繼續供電。

●斷電值：當用戶表內剩余電量為斷電值（默認為0度）時，電能表拉閘斷電，屏幕閃爍，需要用電卡購買新的電量并再次插卡后才能繼續供電。

●采用LCD液晶屏顯示，并可顯示多種電表數據。

●使用加密卡和動態加密算法，加密性強，整個系統數據不會被解密，卡內數據保持10年不會改變。

●采用大功率磁保持繼電器，短時負荷電流超過80A不損壞，功耗低、可靠性高、安全系數高。

 3、主要結構和工作原理

    電能表的電子元器件都焊接在PCB印制板上，上蓋用螺釘固定，可加鉛封，接線端鈕盒蓋用一特殊螺釘固定。

    電能表的工作原理由測量系統和專用電路處理系統兩個功能塊完成。測量系統是一塊單相電子式電能測量芯片，先將測量的功率V/F變換，然后將轉換得到的脈沖信號送往專用電路。用戶需在供電部門的售電營業處交款購電，所購電量在售電機上被寫進用戶電卡，由用戶電卡傳遞給電能表。電卡加密的高安全性可以保證用戶可靠地使用。當所購電量用完后，表內繼電器將自動切斷供電回路。

5 安裝與使用方法

 5.1 安裝

 5.1.1 電能表在出廠前經檢定合格，并加鉛封，用戶無需檢定即可安裝使用。

 5.1.2 安裝表的底板應固定在堅固耐火的墻上，建議安裝高度為1.8m左右，空氣中無腐蝕性氣體。

    5.1.3 電能表應按照接線圖進行接線，最好用銅線或銅線接頭接入。

    5.2 使用方法

    5.2.1表的設置：電表首次安裝后，首先刷對應的設置卡進行表參數設置，包括：電表的常顯報警值、斷電報警值及允許最大負荷電流；該設置卡只需要在初次安裝時刷一次即可，除非電表刷清零卡被清零后，才需要重新設置。報警值可以由售電部門自行設置，范圍0～250kW·h。

5.2.2 充值刷卡：用戶攜帶購電卡到供電部門指定的售電處購電后，將電卡插入電能表的卡座，當液晶屏顯示“good”表示刷卡成功，之后可拔出電卡，電表通電，即可正常使用。

電卡要妥善保管，請勿彎折。如電卡丟失，應及時到售電營業部門補卡。

5.2.3液晶屏日常顯示內容

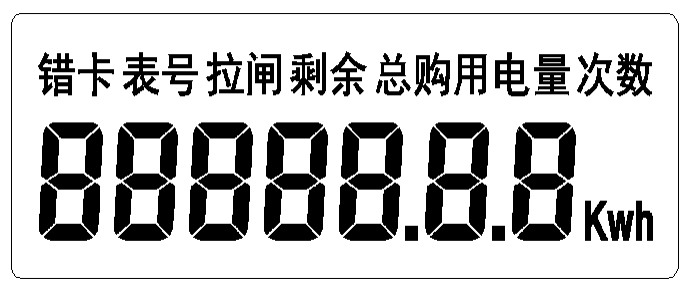

電表上電后，液晶屏首先顯示界面如下：



正常顯示：當表內余量＞常顯報警值，剩余電量和總用電量交替顯示，報警燈不亮。

常顯報警：當表內余量≤常顯報警值，報警燈點亮，液晶屏上顯示剩余電量。

斷電報警：當表內余量=斷電報警值，電表斷電，報警燈點亮，液晶屏上閃爍顯示“拉閘”和剩余電量。

過流顯示：當表內電流大于設置的最大電流值，電表斷電，報警燈點亮，液晶屏顯示OVER和當前功率(xxxx.00Kw）。

欠費顯示：當表內余量為零或小于零，報警燈點亮，液晶屏上閃爍顯示“拉閘”和剩余電量。
